【产品用途】
锻钢截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。
【执行标准】
设计制造：GB12224 GB/T12228 BG/T12235
结构长度：JB/T96-95
法兰尺寸：JB/T82.1~82.4-94
检验和试验：GB/T13927
【性能参数】
|
试验项目（PN）
|
1.6
|
2.4
|
4.0
|
6.4
|
10.0
|
16.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
|
气密封试验
|
0.6
|
|
适用温度
|
≤425℃
|
|
适用介质
|
水、油品、蒸气
|
主要外形和连接尺寸
|
公称通径 |
主要外形尺寸和连接尺寸 |
|
L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
|
J41H-16 CJ41H-25 J41H-40 J11H-16 CJ11H-25 J11H-40 J61H-16C J61H-25 J61H-40 |
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
|
32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
|
40 |
170 |
36 |
49 |
15 |
1? |
21 |
247 |
188 |
|
50 |
200 |
46 |
61 |
16 |
2 |
25 |
290 |
220 |
|
J41H-64 J11H-64 J61H-64 |
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
|
32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
|
40 |
170 |
36 |
49 |
15 |
1? |
21 |
258 |
188 |
|
50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |
|
公称通径 |
主要外形尺寸和连接尺寸 |
|
L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
|
J41H-100 J11H-100 J61H-100 |
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
|
32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
|
40 |
170 |
26 |
49 |
15 |
1? |
21 |
258 |
188 |
|
50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |
|
J41H-160 J11H-160 J61H-160 |
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
|
32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
188 |
|
40 |
170 |
36 |
49 |
15 |
1? |
21 |
258 |
220 |
|
50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |

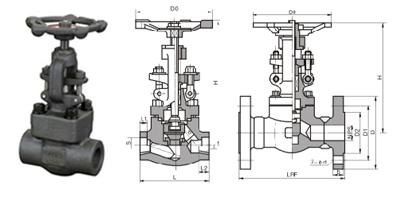

【结构图片】
声明：本文中所有文字、数据、图片均只适用于参考，锻钢截止阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：0577-67358455。
|
