DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀

【产品用途】

DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。



【产品特点】

1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接

2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性

4、结构紧凑，操作灵活，检修方便，使用寿命长

5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行



【执行标准】

设计与制造：JB/T3595

结构长度：GB/T15188.1

压力温度等级：GB/T3595

试验与检验：GB13927 JB/T9092



【性能参数】

型号		DS/J61H-25	DS/J61H-40	DS/J61H-63
工作压力（MPa）		2.5	4.0	6.3
适用温度（℃）		≤425
适用介质		水、蒸汽、油品、非腐蚀性气体
材料	阀杆	1Cr13或2Cr13
	阀体、阀盖、支架	WCB25
	闸板、阀瓣、密封面	Cr13型不锈钢或硬质合金
	阀座密封面	不锈钢
	阀杆螺母	铝青铜
	填料	柔性石墨

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
	L	D	D1	H	D0
DS/J61H-25
15	130	36	19	11	120
20	150	44	26	11	140
25	160	44	33	12	140
32	180	48	34	-	180
40	200	55	40	-	200
50	230	64	50	-	250
65	290	82	65	-	250
80	310	94	78	-	300
100	350	117	97	-	350
125	400	144	122	-	400
150	480	170	148	-	400
200	600	220	197	-	400
DS/J61H-40
15	13	38	19	-	120
20	150	47	26	-	140
25	160	47	33	-	160
32	180	53	34	-	160
40	200	57	40	-	200
50	230	68	50	-	250
65	290	85	65	-	280
80	310	98	78	-	320
100	350	122	97	-	350
125	400	148	122	-	400
150	480	176	148	-	400

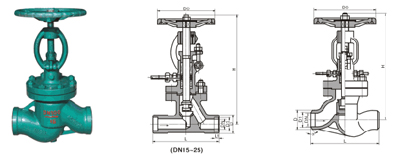

【结构图片】

声明：本文中所有文字、数据、图片均只适用于参考，DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：0577-67358455。
