法兰连接 API 铸钢闸阀


  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67358455
  • 传真:0577-67356662
  • 技术:0577-66960989


产品用途

法兰连接API铸钢闸阀适用于ANSI Class 150~2500,工作温度<600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽等。

产品特点
1、产品设计制造按API标准,密封可靠,性能优良、能与进口设备配套使用。
2、600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
5、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。
7、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

产品执行标准

设计与制造:API 600

法兰尺寸:ANSI B16.5

结构长度:ANSI B16.10

对焊连接尺寸:ANSI B16.25

压力~温度:ANSI B16.34

检验与试验:GB13927



产品性能规范

法兰连接API铸钢闸阀主要性能规范
型号 公称压力(MPa) 实验压力 工作温度(℃) 适用介质
强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)
Z4IH6C、Z41W6P(R) 1.6 2.4 1.8 0.6 ≤200 NITRICACID
硝酸类
ACETICACID
醋酸类
NITRICACID
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类



产品零部件材质

法兰连接API铸钢闸阀主要零件材质
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45



产品外形和连接尺寸

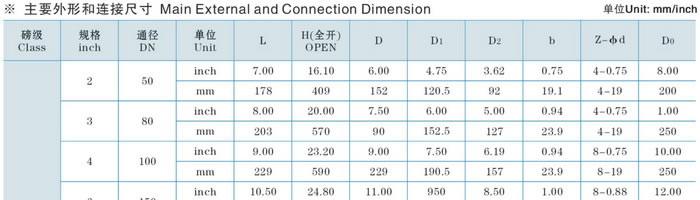

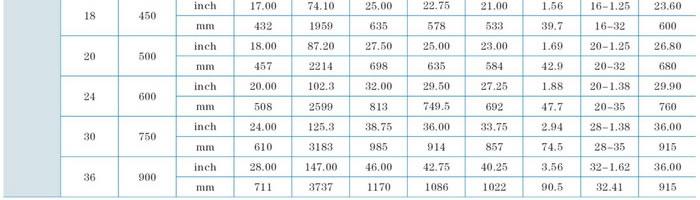

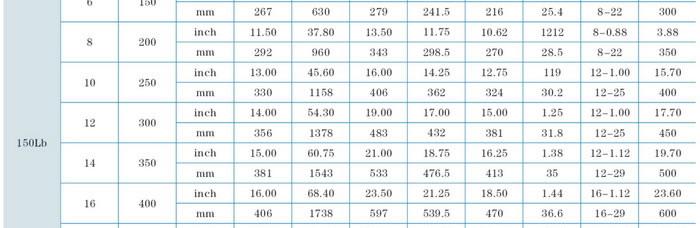

法兰连接API铸钢闸阀150Lb产品外形和连接尺寸
法兰连接API铸钢闸阀150Lb产品外形和连接尺寸

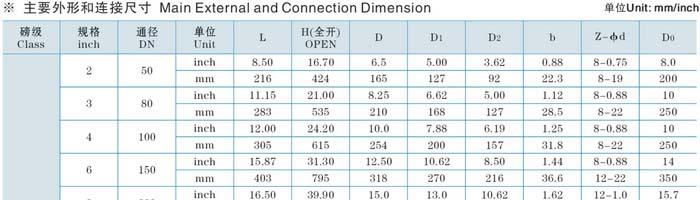

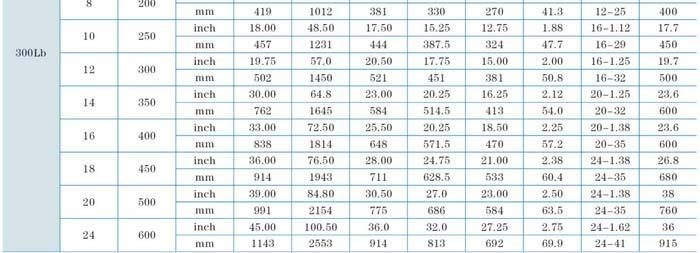

法兰连接API铸钢闸阀300Lb产品外形和连接尺寸

法兰连接API铸钢闸阀300Lb产品外形和连接尺寸

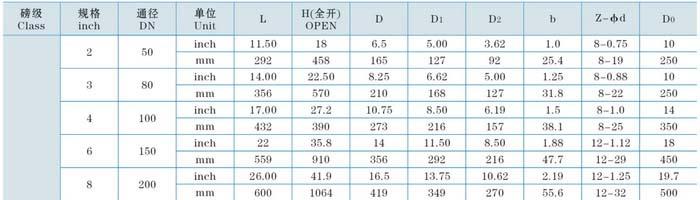

法兰连接API铸钢闸阀600Lb产品外形和连接尺寸
法兰连接API铸钢闸阀600Lb产品外形和连接尺寸

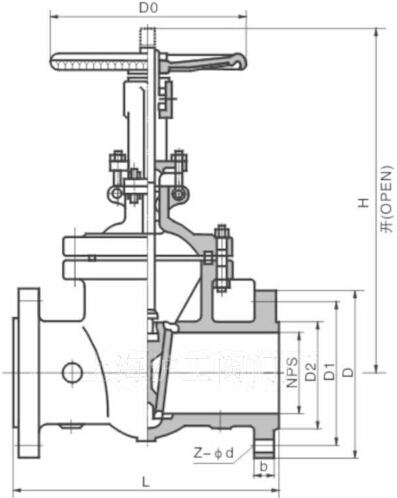

产品外形和连接尺寸尺寸示意图

法兰连接API铸钢闸阀产品外形和连接尺寸尺寸示意图

声明:本文中所有文字、数据、图片均只适用于参考,法兰连接 API 铸钢闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-67358455。
