H41H、H41Y 型 PN16~PN100 升降式钢制止回阀


  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67358455
  • 传真:0577-67356662
  • 技术:0577-66960989

【产品用途】
H41H、H41Y 型 PN16~PN100 升降式钢制止回阀是生产过程调节系统中的重要环节之一,是控制管道内介质单向流向的阀门,阻止介质倒流。

【产品特点】
1、H41H、H41Y 型升降式钢制止回阀具有结构简单,动作可靠,维修方便等优点,广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中
2、当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流

【性能参数】
型号
H41H-16C~100
H41Y-16C~100
H41W-16P~100
工作压力(MPa)
1.6~10.0
适用温度(℃)
≤425
≤150
适用介质
水、蒸汽、油品
弱腐蚀性介质
材料
阀体、阀盖
碳钢
铬镍钛不锈钢
密封面
堆焊铬不锈钢
堆焊硬质合金
铬镍钛不锈钢
垫片
钢带石墨参缠绕
聚四氟乙烯

主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I
15 130 95 65 45 14 4-14 77
20 150 105 75 55 14 4-14 77
25 160 115 85 65 14 4-14 80
32 180 135 100 75 16 4-18 85
40 200 145 110 85 16 4-18 95
50 230 160 125 100 16 4-18 105
65 290 180 145 120 18 4-18 120
80 310 195 160 135 20 8-18 130
100 350 215 180 155 20 8-18 140
125 400 245 210 185 22 8-18 155
150 480 280 240 210 24 8-23 180
200 600 335 295 265 26 12-23 215
250 730 405 355 320 30 12-25 260
300 850 460 410 375 34 12-25 315
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I
15 130 95 65 45 16 4-14 100
20 150 105 75 55 16 4-14 105
25 160 115 85 65 16 4-14 120
32 180 135 100 78 18 4-18 130
40 200 145 110 85 18 4-18 135
50 230 160 125 100 20 4-18 149
65 290 180 145 120 22 8-18 160
80 310 195 160 135 22 8-18 169
100 350 230 190 160 24 8-23 194
125 400 270 220 180 28 8-25 222
150 480 300 250 218 30 8-25 255
200 600 360 310 278 34 12-25 305
250 730 425 370 332 36 12-30 355
300 850 485 430 390 40 16-30 410

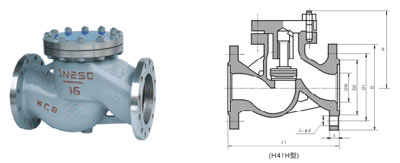

【结构图片】
声明:本文中所有文字、数据、图片均只适用于参考,H41H、H41Y 型 PN16~PN100 升降式钢制止回阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-67358455。
