H64Y 型 1500(Lb)~2500(Lb) 电站止回阀


  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67358455
  • 传真:0577-67356662
  • 技术:0577-66960989

【产品用途】
H64Y 型 1500(Lb)~2500(Lb) 电站止回阀适用于 Class1500~2500Lb,工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。

H64Y-1500Lb 主要外形和连接尺寸

公称通径PNS(in) 外形尺寸和连接尺寸 重量
d L H
21/2 50 330 240 40
3 60 368 305 60
4 80 457 315 95
5 96 533 409 170
6 118 610 465 186
8 147 762 528 415
10 180 914 613 658
12 222 1041 680 1200
14 254 1118 745 1638

H64Y-2500Lb 主要外形和连接尺寸

公称通径PNS(in) 外形尺寸和连接尺寸 重量
d L H
3 54 368 297 44
4 70 457 385 110
5 86 533 410 130
6 104 610 455 192
8 130 762 557 466
10 162 914 615 730
12 210 1041 715 1120
14 234 1118 790 1495
16 264 1245 815 1950
18 304 1397 815 2400

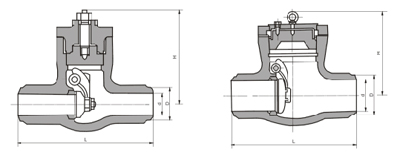

【结构图片】
声明:本文中所有文字、数据、图片均只适用于参考,H64Y 型 1500(Lb)~2500(Lb) 电站止回阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-67358455。
