J41N 型燃气专用截止阀


  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67358455
  • 传真:0577-67356662
  • 技术:0577-66960989


【产品说明】

J41N 型 PN40 钢制截止阀(燃气专用截止阀):手动、法兰连接、直通式、阀座密封面材料为尼龙塑料、公称压力 PN40、阀体材料为碳素钢的截止阀。

【产品性能参数】

J41N 型 PN40 钢制截止阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
J41N-40 40 4.0 ≤150 石油气、空气等无腐蚀性介质



【产品零部件材料】

J41N 型 PN40 钢制截止阀零部件材料
型号 材料
阀体、阀盖 阀杆 密封面 填料
J41N-40 碳素钢铸件或锻件 碳素钢铸件或锻件 铁基合金 铁基合金



【产品外形及结构尺寸】

J41N 型 PN40 钢制截止阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød H D0 重量/KG
10 130 90 60 40 16 4×ø14 198 120 4.5
15 130 95 65 45 16 4×ø14 233 120 5
20 150 105 75 55 16 4×ø14 275 140 7
25 160 115 85 65 16 4×ø14 285 160 9
32 180 135 100 78 18 4×ø18 302 160 12
40 200 145 110 85 18 4×ø18 355 200 17
50 230 160 125 100 20 4×ø18 373 240 24
65 290 180 145 120 22 8×ø18 408 280 33
80 310 195 160 135 22 8×ø18 436 320 44
100 350 230 190 160 24 8×ø23 480 360 60
125 400 270 220 188 28 8×ø25 558 400 89
150 480 300 250 218 30 8×ø25 611 400 130

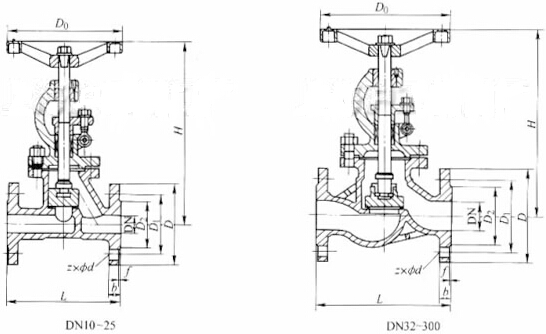

【产品外形及结构尺寸示意图】

声明:本文中所有文字、数据、图片均只适用于参考,J41N 型燃气专用截止阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-67358455。
