J61H、J61Y 型 PN200~PN320 电站截止阀


  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67358455
  • 传真:0577-67356662
  • 技术:0577-66960989


【产品用途】
J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。

【产品特点】
1、阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠

【执行标准】
设计标准:JB/T 3595/E101
结构长度:JIS E101
对焊端:ANSI B16.25
试验与检验:JIS E101
压力-温度:JB/T 3595
产品标识:GB/T 12220
供货规范:JIS E101

【性能参数】
型号
J61H-200V
J41Y-200V
工作压力(MPa)
19.6
15.58
6.96
19.6
15.58
6.96
适用温度(℃)
≤200
≤450
≤570
≤200
≤450
≤570
适用介质
水、蒸汽等
材料
阀体、阀盖
铬钼钒钢
阀瓣
铬钼钒钢+堆焊硬质合金
阀座
铬钼钒钢+堆焊硬质合金
阀杆
铬钼钒钢

主要外形和连接尺寸

公称通径DN 主要外形尺寸和连接尺寸(mm) 重量(kg)
L D1 D2 D3 α H Do
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 / 37.5 185 140 2.8
15 150 17 36 / 37.5 247 200 7.5
20 135 170 22 42 / 37.5 248 200 9
25 135 170 26 42 / 37.5 248 240 9.5
32 170 180 31 44 / 37.5 248.5 280 15
40 230 38 60 / 37.5 440 280 23
50(1) 250 50 82 / 32 450 320 60
50(2) 320 350 50 82 / 32 450 320 64
65 370 260 69 100 110 32 669 400 74
80 400 430 470 84 108 130 32 669 450 112.5
100 455 560 107 144 165 32 755 500 178.5
注:DN50为两种结构
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10 120 120 12 28 / 37.5 189 140 3
15 150 150 17 40 / 37.5 250 200 9
20 135 170 135 170 22 46 / 37.5 252 200 11
25 135 170 135 170 26 46 / 37.5 254 240 13
32 170 180 170 180 31 49 / 37.5 254 280 17
40 230 230 38 60 / 37.5 440 280 23
50(1) 250 250 50 90 / 32 453 320 68
50(2) 320 350 320 350 50 90 / 32 455 320 72
65 370 260 370 260 69 104 110 32 630 400 83
80 400 430 470 400 430 470 84 110 140 32 672 450 118
100 455 560 455 560 107 148 170 32 761 500 185

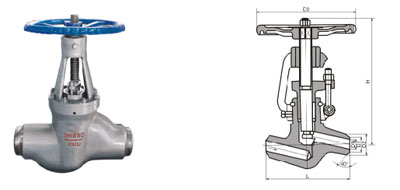

【结构图片】
声明:本文中所有文字、数据、图片均只适用于参考,J61H、J61Y 型 PN200~PN320 电站截止阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-67358455。
