Z41T-10C 型法兰连接钢制闸阀


  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67358455
  • 传真:0577-67356662
  • 技术:0577-66960989


产品说明

Z41T-10C 型法兰连接钢制闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为黄铜,公称压力 PN10,阀体材料为碳钢的闸阀。

产品性能参数

Z41T-10C 型法兰连接钢制闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z41T-10C 10 1.0 ≤120 水、蒸汽、油品



产品零部件材料

Z41T-10C 型法兰连接钢制闸阀零部件材料
型号 材料
阀体、阀盖、闸板 密封面 阀杆 垫片
Z41T-10C WCB 黄铜 2Cr13 石棉板



产品外形及结构尺寸

Z41T-10C 型法兰连接钢制闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd f H D0 重量/kg
40 165 145 110 85 18 4×Φ18 3 245 135 10
50 178 160 125 100 20 4×Φ18 3 286 180 17
65 190 180 145 120 20 4×Φ18 3 320 180 22
80 203 195 160 135 22 4×Φ18 3 373 200 27
100 229 215 180 155 22 8×Φ18 3 428 200 34
125 250 245 210 185 24 8×Φ18 3 513 240 50
150 270 280 240 210 24 8×Φ23 3 582 240 64
200 292 335 295 265 26 8×Φ23 3 730 320 100
250 330 390 350 320 28 12×Φ23 3 897 320 145
300 356 440 400 368 28 12×Φ23 3 1032 400 191
350 381 500 460 428 30 16×Φ23 3 1170 400 -
400 406 565 515 482 32 16×Φ25 3 1330 500 -
450 432 615 565 532 32 20×Φ25 3 1460 500 -
500 457 670 620 585 34 20×Φ25 3 1650 500 -



产品外形及结构尺寸示意图

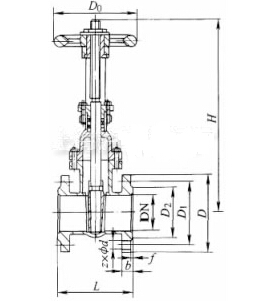

Z41T-10C 型法兰连接钢制闸阀主要外形及结构尺寸示意图



声明:本文中所有文字、数据、图片均只适用于参考,Z41T-10C 型法兰连接钢制闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-67358455。
