【产品说明】

Z40W、Z40Y 不锈钢闸阀适用于工作压力 1.6~16.0MPa，工作温度 ≤ 150℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、醋酸及弱腐蚀性、腐蚀性等介质。

【产品性能参数】

Z40W、Z40Y 不锈钢闸阀主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z40W-16P	16	1.6	≤ 150	弱腐蚀性介质
Z40W-25P	25	2.5
Z40Y-16P	16	1.6
Z40Y-25P	16	1.6
Z40Y-16R	16	1.6		腐蚀性介质
Z40Y-25R	25	2.5
Z40W-40P	40	4.0	≤ 150	弱腐蚀性介质
Z40W-40P	40	4.0
Z40Y-40R	40	4.0		腐蚀性介质
Z40Y-40R	40	4.0
Z40W-100P	100	10.0	≤ 200	醋酸类
Z40W-160P	160	16.0

返回页首

【产品零部件材料】

Z40W、Z40Y 不锈钢闸阀零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z40W-16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢本体材料	聚四氟乙烯
Z40W-25P
Z40Y-16P			堆焊铁基合金
Z40Y-25P
Z40Y-16R	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z40Y-25R
Z40W-40P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料
Z40W-40P			堆焊硬质合金
Z40Y-40R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z40Y-40R			堆焊硬质合金
Z40W-100P	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z40W-160P

返回页首

【Z40W、Z40Y (PN16) 不锈钢闸阀外形及结构尺寸】

Z40W、Z40Y (PN16) 不锈钢闸阀主要外形及结构尺寸 (mm)

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	114	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	312	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112



【Z40W、Z40Y (PN25) 不锈钢闸阀外形及结构尺寸】

Z40W、Z40Y (PN25) 不锈钢闸阀主要外形及结构尺寸 (mm)

DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	165	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	278	30	3	8×ø25	374	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30	530	560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	700	—



【Z40W、Z40Y (PN40) 不锈钢闸阀外形及结构尺寸】

Z40W、Z40Y (PN40) 不锈钢闸阀主要外形及结构尺寸 (mm)

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
20	150	105	75	55	51	16	4×ø14	256	438	240	29
25	160	115	85	65	58	16	4×ø14	275	452	240	33
32	180	135	100	78	66	18	4×ø18	285	530	280	46
40	200	145	110	85	76	18	4×ø18	320	620	320	63
50	250	160	125	100	88	20	4×ø18	371	438	240
65	280	180	145	120	110	22	8×ø18	393	452	240
80	310	195	160	135	121	22	8×ø18	455	530	280
100	350	230	190	160	150	24	8×ø23	551	620	320
125	400	270	220	188	176	28	8×ø25	634	765	360
150	450	300	250	218	204	30	8×ø25	708	845	360
200	550	375	320	282	260	38	12×ø30	858	1041	400
250	650	445	385	345	313	42	12×ø34	1015	1244	450
300	750	510	450	408	364	46	16×ø34	1145	1474	560
350	850	570	510	465	422	52	16×ø34	1280	1663	640
400	950	655	585	535	474	58	16×ø41	1450	1886	720	849



【Z40W (PN100) 不锈钢闸阀外形及结构尺寸】

Z40W (PN100) 不锈钢闸阀主要外形及结构尺寸 (mm)

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
25	210	135	100	78	501	24	4×ø18	310	—	—	13
32	230	150	110	82	65	24	4×ø23	320	—	—	20
40	240	165	125	95	75	26	4×ø23	360	—	—	60
50	250	195	145	112	85	28	4×ø25	490	558	360	50
65	280	220	170	138	110	32	8×ø25	540	622	400	70
80	310	230	180	148	115	34	8×ø25	572	671	400	100
100	350	265	210	172	145	38	8×ø30	573	671	400	110
125	400	310	250	210	175	42	8×ø34	744	892	560	180
150	450	350	290	250	205	46	12×ø34	800	972	560	250
200	550	430	360	312	265	54	12×ø41	800	972	560	360
250	650	500	430	382	320	60	12×ø41	1050	1305	—	—
300	750	585	500	442	375	70	16×ø48	1200	1505	—	—



【Z40W (PN160) 不锈钢闸阀外形及结构尺寸】

Z40W (PN160) 不锈钢闸阀主要外形及结构尺寸 (mm)

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
15	170	110	75	52	35	24	4×ø18	230	250	200	7
20	190	130	90	62	45	26	4×ø23	260	288	200	10
25	210	140	100	72	50	28	4×ø23	280	310	280	14
32	230	165	115	85	65	30	4×ø25	312	350	320	21
40	260	175	125	93	75	32	4×ø27	350	395	320	26
50	300	215	165	132	95	36	8×ø25	512	612	360	73
65	360	245	190	152	110	44	8×ø30	560	677	360	110
80	390	260	205	168	130	46	8×ø30	585	686	400	141
100	450	300	240	200	160	48	8×ø34	631	751	450	185
125	525	355	285	238	190	60	8×ø41	723	868	560	320
150	600	390	318	270	305	66	12×ø41	820	997	640	462
200	750	480	400	245	265	78	12×ø48	990	1224	720	711

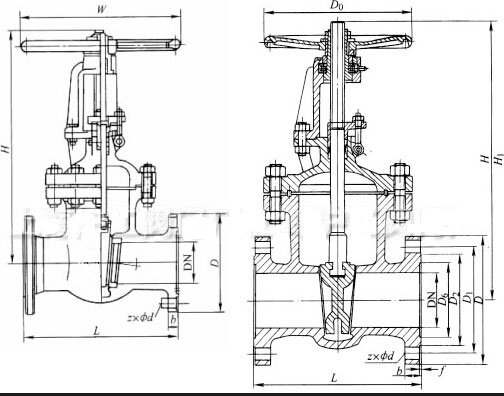

【产品外形及结构尺寸示意图】

声明：本文中所有文字、数据、图片均只适用于参考，Z40W、Z40Y 不锈钢闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：0577-67358455。
