Z61Y-250、Z61Y-320 型高压电站闸阀
 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 | 阀体 |
|---|---|---|---|---|---|
| Z61Y-250 | 250 | 25 | ≤425 | 水、蒸汽 | WCB |
| Z61Y-320 | 320 | 32 |
产品零部件材料
| 型号 | 材料 | ||||
|---|---|---|---|---|---|
| 阀体 | 闸板 | 阀盖 | 阀杆 | 填料 | |
| Z61Y-250 | WCB | WC6 | 25 | 38CrMoA1A | 增强柔性石墨 |
| Z61Y-320 | WCB | WC6 | 12Cr1MoVA | 20Cr1MoVA、25Cr2MoVA | 增强柔性石墨 |
产品外形及结构尺寸
| DN | L | D | H | D0 | 重量/kg |
|---|---|---|---|---|---|
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |

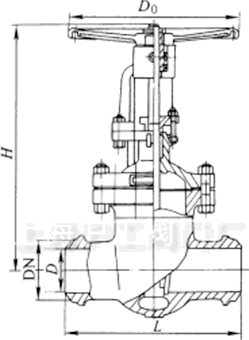

产品外形及结构尺寸示意图
